Cómo hacer un respiradero de circuito de plomería

Si necesita instalar un circuito de ventilación de plomería pero no sabe cómo hacerlo, siga leyendo. Hemos investigado el tema para brindarle la mejor información y sugerencias sobre este proceso.

Un respiradero de circuito de plomería es una “trampa” dentro de un gabinete que se fabrica usando una trampa en P y tuberías de ventilación. Estos son los pasos para crear un respiradero de circuito de plomería:

  1. Prepare sus herramientas y materiales.
  2. Medir y cortar la tubería.
  3. Use una T sanitaria para conectar.
  4. Montar tres codos.
  5. Ventilación de bucle a la conexión de la tubería de drenaje.

En esta publicación, cubriremos cada paso del proceso. También discutiremos otros tipos de respiraderos y sus funciones. Sigue leyendo para más detalles.

Esta es una camiseta sanitaria utilizada en el sistema de drenaje de plomería, Cómo hacer un respiradero de bucle de plomería

Cómo hacer un respiradero de circuito de plomería

Los respiraderos de bucle de plomería ayudan con la ventilación de la casa. Tenga en cuenta que creando una ventilación de circuito de plomería puede ser difícil. Estos bucles tienen una presión neumática de 249 pa o una pulgada de la columna de agua.

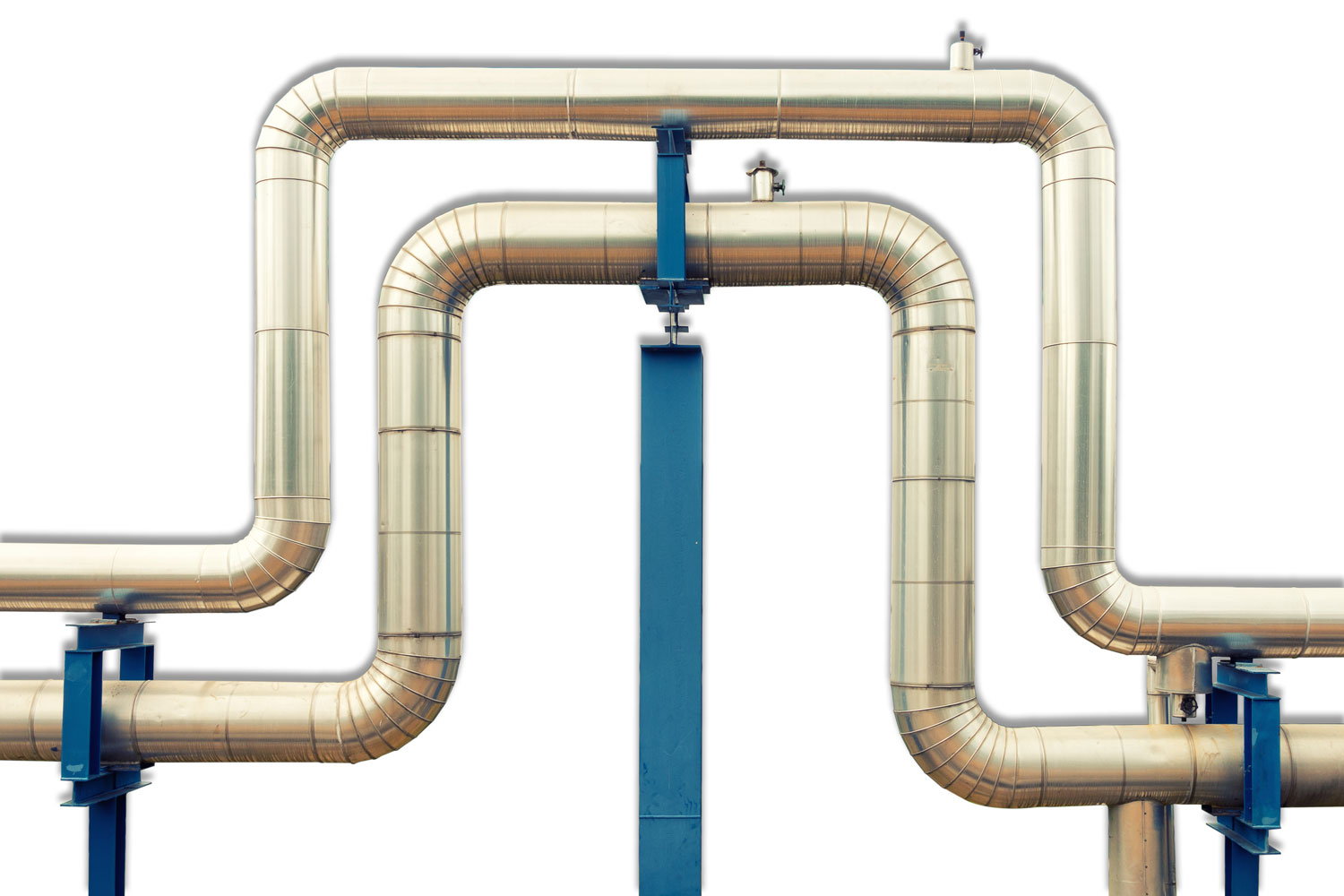

Tubería de vapor de bucle sobre fondo blanco aislado.

La planificación de cada tubería es esencial cuando se construye un circuito de ventilación para los requisitos de plomería. Esto se debe a la necesidad de unir correctamente los tres codos a las tuberías de drenaje y ventilación para formar la “P” invertida.

El siguiente procedimiento también se lleva a cabo para hacer e instalar respiraderos de circuito de plomería para sumideros. El procedimiento es comparable al de los equipos residenciales que requieren ventilación.

Se utilizarán métodos convencionales para crear un circuito de ventilación de plomería para el baño y el inodoro. Sin embargo, repararlo podría necesitar un plomero experto.

Puede ver este video para obtener más información sobre las ventilaciones de circuito de plomería.

Estos son los pasos para hacer el respiradero.

1. Prepare sus herramientas y materiales

Necesitará los siguientes elementos para completar el trabajo.

  • Codos en Y de 90° (1) y 45° (2)
  • Tubo de ventilación de cloruro de polivinilo (PVC) para fontanería
  • Cinta métrica
  • Sierra
  • T de ventilación y sanitario
  • Cemento para tuberías

Desconecte todas las conexiones del sistema de agua que van al fregadero en el armario de la cocina. Haga un diagrama e identifique cada componente del circuito de ventilación.

Asegúrese de que las dimensiones en el diagrama sean precisas y cumplan con los códigos de plomería. Además, especifique los tipos de codo y T que deben repararse.

2. Medición y corte de tuberías

accesorios y válvulas, tuberías y adaptadores.  Accesorios de plomería y piezas de tubería.  planos y proyectos de fontaneria de comunicaciones.

Comenzando en el orificio de ventilación, mida la distancia desde el drenaje hasta la salida de la trampa. Se deben agregar las dimensiones de su diagrama. Deben estar separados por al menos 6 pulgadas.

Se debe medir la distancia entre la trampa P y el respiradero de la chimenea. El respiradero está a unas 6 pulgadas por encima de la trampa en P, así que use la cinta métrica para medir la distancia desde la parte superior del respiradero hasta el piso.

Marca las áreas que vas a cortar con un bolígrafo y deja espacio para los conectores. Una vez que hayas hecho eso, corta la tubería con una sierra para metales. Luego, usa papel de lija para deshacerte de las rebabas.

3. Camiseta sanitaria para conectar

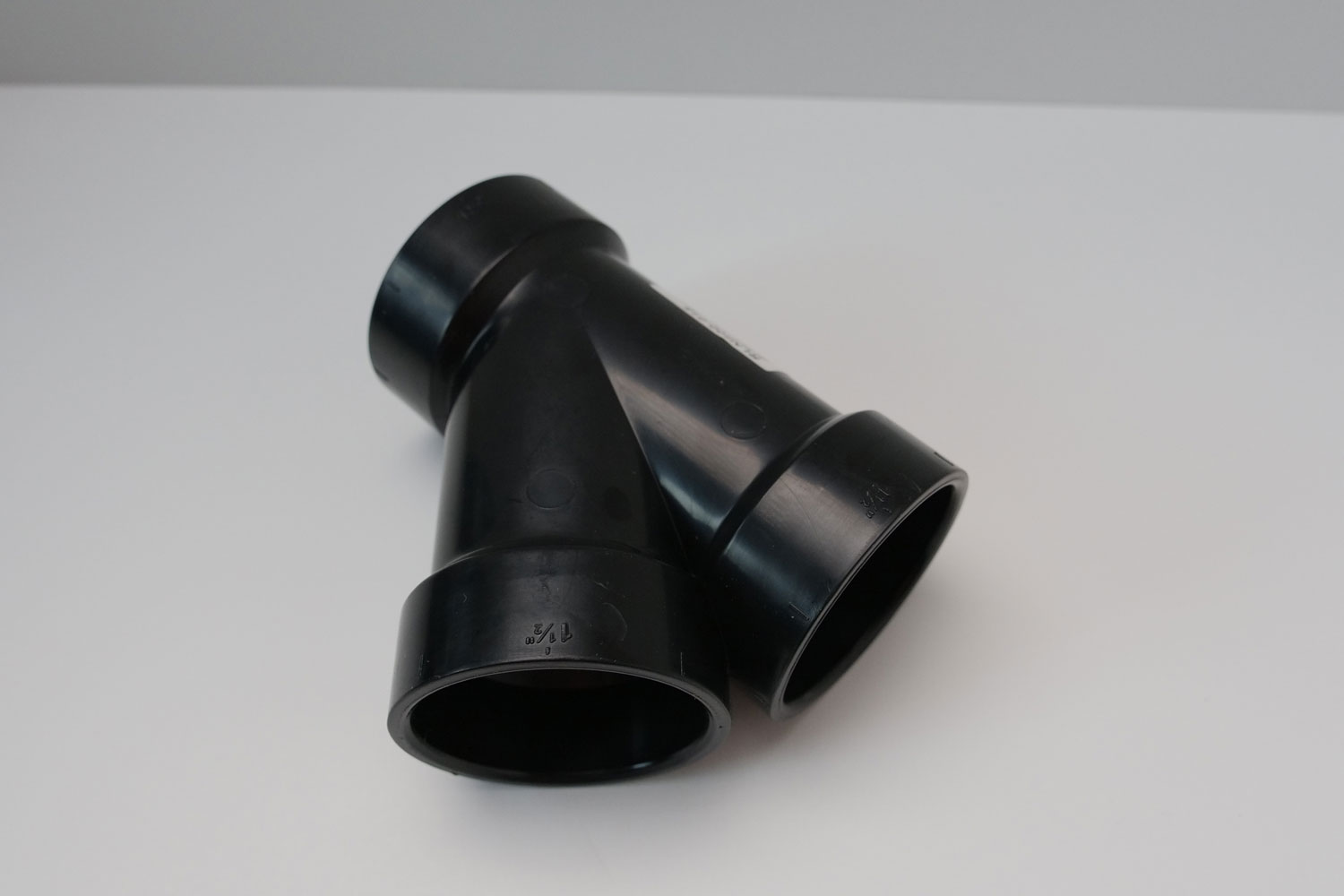

Esta es una camiseta sanitaria utilizada en el sistema de drenaje de plomería.

Fije una T sanitaria a la trampa en P y al respiradero del circuito de plomería. La carpintería adicional se puede hacer gracias a la T sanitaria.

Una la tubería de drenaje y la T sanitaria apuntando el lado inclinado hacia abajo. Para garantizar conexiones a prueba de fugas, pegue el respiradero con cemento para tuberías plásticas.

Cree el lazo después de unir la T sanitaria al sifón en P y hacia abajo hasta la tubería de drenaje. Fije una sección de la tubería verticalmente para alcanzar la altura requerida. Por encima de la trampa P, la altura habitual es de 6 pulgadas.

4. Ajuste tres codos

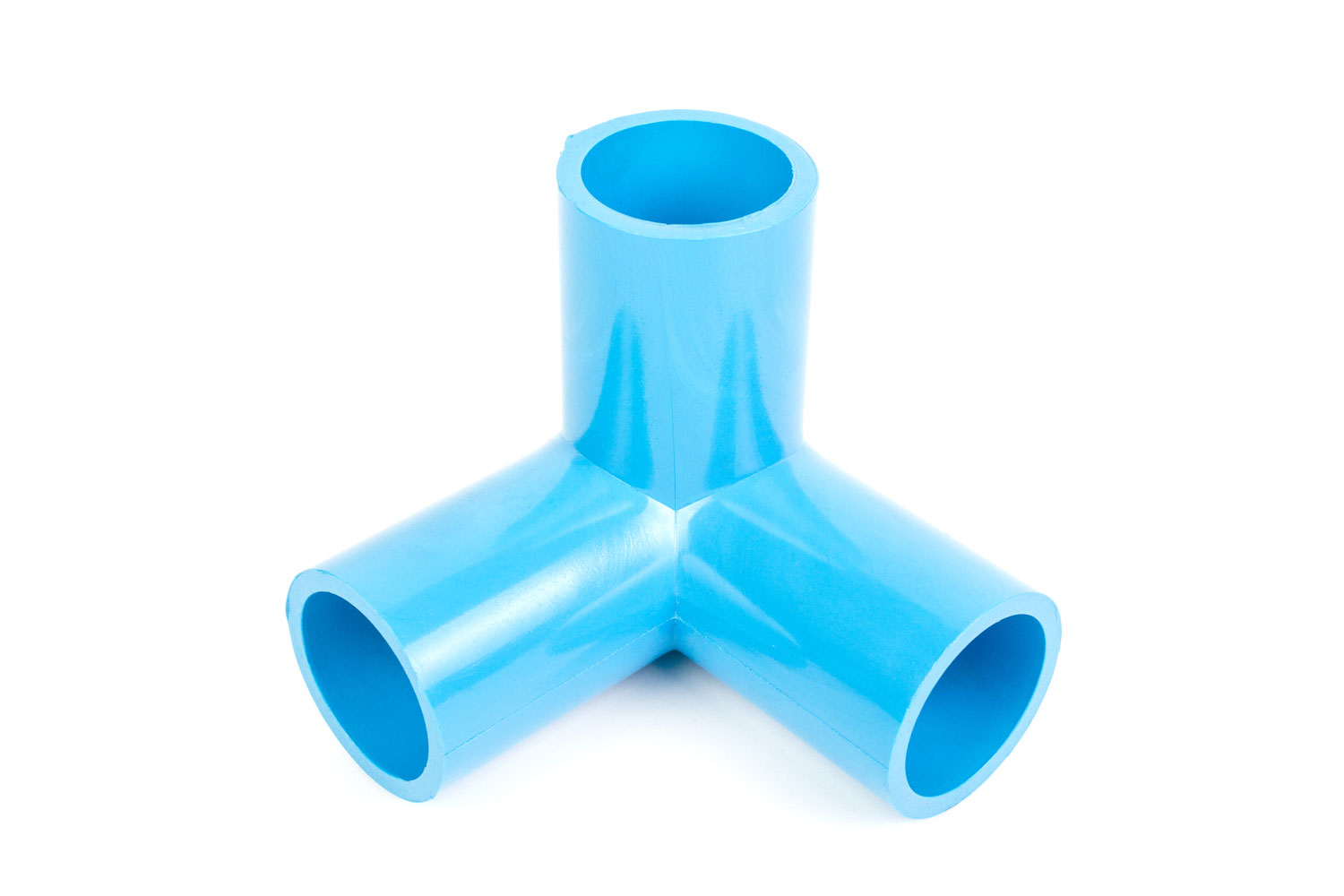

Conector de accesorios de tubería de PVC azul codo de tres vías en ángulo recto aislado sobre fondo blanco.

Inserte dos codos de 45 grados y un codo de 90 grados en un lado de la T sanitaria. Asegúrese de elegir el lado que pasará entre los tubos horizontales y una T de ventilación para llegar a la ventilación.

A continuación, una un codo de 45 grados a la parte vertical del tubo de extensión. Luego conecte un codo de 90 grados a la parte superior de un codo de 45 grados para curvar el lazo.

Para hacer el lazo superior, fije un segundo codo de 45 grados apuntando hacia abajo. Use pegamento para asegurar las juntas para asegurarse de que sean impermeables. Con las longitudes de código adecuadas, el extremo superior del bucle debe estar en contacto con la parte inferior de la mesa.

Tome un trozo de tubo de PVC y asegúrelo a la parte inferior del codo de 45 grados. Coloque una T de ventilación en el suelo para conectar el bucle a la ventilación de chimenea.

Debe haber una pendiente hacia el suelo para permitir la circulación de aire y desechos. Use un codo de 90 grados o un accesorio en Y para conectar una sección de tubería a la ventilación de chimenea.

Vea este codo de 90° en Amazon.

5. Conexión del conducto de ventilación al tubo de drenaje

Luego, una las tuberías horizontales, las juntas y otras partes a la línea de drenaje del piso. Para darle a la tubería su posición inclinada, una un segmento de la misma a la abertura restante de la T de ventilación usando un codo de 45 grados.

Use una estrella de 45 grados para completar la conexión de bucle en la unión de la tubería de drenaje. Los accesorios de plomería que se conectan al drenaje aguas arriba deben funcionar correctamente.

Luego, asegúrese de que ninguna de las tuberías esté rota antes de probarlas abriendo el suministro de agua. Para evitar fugas, cada tubería debe sellarse de forma segura. Este componente es crucial para evitar que el agua entre en la ventilación seca.

Echa un vistazo a esta estrella de 45° en Amazon.

Varios métodos de ventilación

El sistema de drenaje está diseñado para darle acceso a agua limpia y eliminar los desechos. El sistema debe ser capaz de ventilar y drenar adecuadamente para poder realizar estas tareas.

Cada vez que usa un aparato de plomería, las tuberías de ventilación funcionan para garantizar que el agua y los desechos se canalicen adecuadamente por las tuberías de drenaje. A continuación puede obtener información sobre diferentes sistemas de ventilación. métodos.

Ventilación Individual

Cada trampa, así como el accesorio de la trampa, puede tener su propia ventilación. El respiradero específico debe conectarse al drenaje del dispositivo de una trampa o dispositivo atrapado que debe ventilarse.

Ventilación húmeda

Tanto las ventilaciones húmedas horizontales como las verticales son aceptables para este tipo de técnica de ventilación. Cada accesorio en un par de baños que están en el mismo nivel del piso puede ventilarse tanto horizontal como verticalmente.

Su conexión de drenaje más aguas abajo al drenaje del ramal horizontal es donde comienza la ventilación húmeda horizontal. Este continúa a lo largo del camino del flujo dentro de la tubería de drenaje hasta la unión del respiradero seco.

El respiradero húmedo vertical se debe considerar como el respiradero del artefacto y se extiende desde la conexión del respiradero seco hasta el drenaje del artefacto más bajo.

Ventilación de la pila de desechos

Cualquier accesorio que descargue a una pila de residuos debe tener un respiradero. La pila de desechos debe ser vertical. No se permiten compensaciones entre las conexiones de drenaje de artefactos más bajas y las conexiones de drenaje de artefactos más altas.

Cada drenaje de accesorios debe tener su propia conexión a la pila de desechos. Los urinarios y baños no pueden descargar en la chimenea.

Combinación de residuos y ventilación

No se permite el uso de un sistema de desagüe y ventilación para dar servicio a un accesorio, con la excepción de desagües de piso, lavabos, baños y bebederos.

Los fregaderos médicos y los procesadores de desechos de cocina no pueden descargar en sistemas combinados de drenaje y ventilación.

Durante la instalación, la tubería vertical única de un sistema combinado de drenaje y ventilación debe conectar el drenaje del artefacto a la tubería horizontal combinada de drenaje y ventilación. La mayor diferencia máxima es de dos metros y medio.

Ventilación del circuito

Se debe instalar una ventilación de alivio cuando se conecta a ramales horizontales ventilados por circuito que reciben descargas de tres o más baños. La suciedad o los escombros descargados de las ramas horizontales más altas se recogen mediante una chimenea de drenaje.

El respiradero de alivio debe instalarse y conectarse al desagüe del aparato más aguas abajo del respiradero del circuito, el ramal de drenaje horizontal entre la chimenea y ese aparato.

La ventilación de alivio se puede usar como drenaje o ramal para accesorios dentro de los mismos intervalos de ramal que el accesorio ventilado por circuito. Una ventilación de alivio solo puede recibir una descarga máxima de cuatro componentes de accesorios.

Ventilación común

Se pueden ventilar dos trampas o accesorios atrapados como una ventilación compartida a través de una sola abertura. Los sifones que se ventilan conjuntamente deben estar situados en el mismo piso. La interconexión puede ser en el mismo nivel o en un nivel diferente.

Conclusión

Para hacer un respiradero de circuito de plomería, debe tener las herramientas y las dimensiones adecuadas para la tubería. Luego debe conectar la T sanitaria y colocar tres codos para enlazar el respiradero a la conexión de la tubería de drenaje.

Conectar la ventilación del circuito siguiendo las instrucciones de esta publicación debería resultar en una instalación exitosa.
